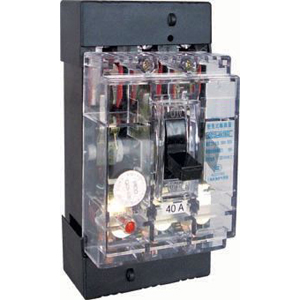

| DZ15LE-40/390 |
|
|
 |
|
一、适用范围
DZ15LE漏电断路器，是一种中性对地的漏电保护装置，适用于交流50Hz，额定电压380V，额定电流至63A（100A）的电路中，作漏电保护之用，也可用来子防止因设备绝缘损坏，产生接地故障电流而引起的火灾危险。并可用来保护线路和电动机的过载及短路，亦可作为线路的不频繁转换及电动机不频繁起动之用。漏电断路器的额定漏电动作值根据实际使用要求可拨动调整。
DZ15LE漏电断路器符合GB14048.2标准。
二、DZ15LE漏电断路器型号及其规格
注：A型N极不安装过电流脱扣元件，且N极始终接通，不与其它三极一起分合；
B型N极不安装过电流脱扣元件，且N极与其它三极一起分合。
保护种类：配电保护用过电流脱扣器；电动机保护用过电流脱扣器。
三、DZ15LE漏电断路器正常工作条件和安装条件
◆ 安装地点的海拔不超过2000米。
◆ 周围空气温度
◇ 周围空气温度上限不超过+40℃；
◇ 周围空气温度24h平均值不超过+35℃；
◇ 周围空气温度下限不低于-5℃。
◆ 大气条件
◇ 大气的相对温度，在周围最高温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿月的平均最低温度为+25℃时，月平均最大相对湿度为90%，并考虑到温度变化发生在产品表面上的凝露。
◆ 安装条件
◇ 安装在无冲击振动及无雨侵袭的地方，上接线端子接电源侧，下接线端子接负载侧，与垂直面的倾斜度不超过5°。
◇ 安装类别为Ⅲ类。
◇ 污染等级为3级。
◇ 漏电断路器安装场所附近的外磁砀在任何方向不超过地磁场的5倍。
四、DZ15漏电断路器的主要技术参数及技术性能
★ 漏电断路器的基本规格及参数
| 型号 |
额定电压
Un(V) |
壳架等级
额定电流
(A) |
极数 |
额定电流
(A) |
额定极限短
路分析能力
Icu（kA） |
额定运行短
路分析能力
Ics（kA） |
额定剩余接
通分断能力
IΔm（kA） |
额定剩余
动作电流
I△n(mA) |
额定剩余不
动作电流
I△no(mA) |
飞弧
距离 |
| DZ15LE-40 |
220 |
40 |
2 |
6，
10，16，
20，25，
32，40 |
3 |
1.5 |
1.0 |
15 |
8 |
≤50 |
| 30 |
15 |
| 50 |
25 |
| 380 |
3 |
75 |
40 |
| 100 |
50 |
| 4 |
200 |
100 |
| 300 |
150 |
| DZ15LE-100 |
220 |
100 |
2 |
10，16，
20，25，
32，40，
50，63，
80，100 |
5 |
2.5 |
1.5 |
30 |
15 |
≤70 |
| 50 |
25 |
| 75 |
40 |
| 380 |
3 |
100 |
50 |
| 200 |
100 |
| 4 |
300 |
150 |
| 500 |
250 |
★ 一般型漏电断路器的剩余电流分断能力见表
| 剩余电流 |
I△n |
2I△n |
5I△n *a |
10I△n*b |
| 最大分断时间(s) |
0.3 |
0.15 |
0.04 |
0.04 |
| a. 对于I△n≤0.03的漏电断路器，5I△n可用0.25A取代。 |
| b. 按注a 采用0.25A时，则10I△n为0.5A。 |
★ 一般型漏电断路器的剩余电流分断时间见表
| 延时时间(s) |
I△n时的最大
分断时间(S) |
2I△n |
5I△n时的最大
分断时间(S) |
| 极限不驱动时间(S) |
最大分断时间(S) |
| 0.1 |
0.3 |
0.08 |
0.27 |
0.14 |
| 0.2 |
0.4 |
0.18 |
0.37 |
0.24 |
| 0.3 |
0.5 |
0.28 |
0.47 |
0.34 |
| 0.4 |
0.6 |
0.38 |
0.57 |
0.44 |
| 0.5 |
0.7 |
0.48 |
0.67 |
0.54 |
| 1 |
1.2 |
0.98 |
1.17 |
1.04 |
★ 漏电断路器操作循环次数与实验参数符合表5规定
| 保护种类 |
有载操作条件 |
壳架等级
额定电流(A) |
操作循环次数 |
每小时操作
循环次数 |
| 接通 |
分断 |
cosφ |
有载 |
无载 |
总次数 |
| 电动机保护用 |
Un 6In |
0.17Un 6In |
0.35 |
40, 100 |
1500 |
8500 |
10000 |
120次 |
| 配电线路用 |
Un In |
Un In |
0.8 |
40, 100 |
1500 |
8500 |
10000 |
120次 |
★ 主电路中不导致误动作的过电流极限值
☆ 漏电断路器在多相电路不平衡负载时及平衡负载时，不导致误动作的过电流极限值为6In。
★ 过电流脱扣器的保护特性
★ 配电保护用漏电断路器过电流脱扣器的保护特性见表
| 周围空气温度 |
试验电流/额定电流 |
试验时间 |
起始状态 |
| In>63A |
In≤63A |
|
1.05 |
2h内不脱扣 |
1h内不脱扣 |
冷态开始 |
| +30±2℃ |
1.30 |
2h内脱扣 |
1h内脱扣 |
热态开始 |
★ 电动机保护用漏电断路器过电流脱扣器的保护性能见表
| 周围空气温度 |
试验电流/额定电流 |
试验时间 |
起始状态 |
| +20±2℃ |
1.05 |
2h内不脱扣 |
冷态开始 |
| 1.20 |
2h内脱扣 |
热态开始 |
| -5±2℃ |
1.05 |
2h内不脱扣 |
冷态开始 |
| 1.30 |
2h内脱扣 |
热态开始 |
| +40±2℃ |
1.00 |
2h内不脱扣 |
冷态开始 |
| 1.20 |
2h内脱扣 |
热态开始 |
★ 瞬时过电流脱扣器电流整定值
☆ 配电用断路器瞬时过电流脱扣器电流整定值为10In，电动机保护用断路器瞬时过电流脱扣器电流整定值为12In，其准确度为±20%。
五、DZ15LE断路器结构与工作原理
DZ15LE漏电断路器系电子式漏电断路器，主要由零序电流互感器，电子控制漏电脱扣器及带有过载和短路保护的断路器组成。全部零部件装在一个塑料外壳中。
当被保护电路中有漏电或人身触电时，只要漏电电流达到动作电流值，零序互感器的二次绕组就输出一个信号，并通过漏电脱扣器使断路器动作，从而切断电源起到漏电和触电保护作用。
当被保护电路中出现过载或短路时，液压式脱扣器完成延时或瞬时脱扣动作而使漏电断路器动作。从而切断电源起到过载或短路保护作用。
六、外形和安装尺寸
| 型号 |
极数 |
外形尺寸 |
安装尺寸 |
| A |
B |
C |
D |
a |
b |
安装孔 |
| DZ15L-40 |
3 |
78 |
194 |
88 |
73.5 |
25 |
180 |
4-5 |
| 4 |
103 |
194 |
88 |
73.5 |
50 |
180 |
4-5 |
| DZ15L-63 |
3 |
96 |
227 |
95 |
80 |
30 |
210 |
4-7 |
| 4 |
126 |
227 |
95 |
80 |
60 |
210 |
4-7 |
| DZ15LE-100 |
3 |
96 |
227 |
95 |
80 |
30 |
210 |
4-7 |
| 4 |
126 |
227 |
95 |
80 |
60 |
210 |
4-7 |
| |
|
|
