| AC30 四插 25A |
|
|
 |
|
一、适用范围
AC30模数化插座适用于交流50/60Hz，额定电压230/400V，额定电流至25A的电路中，主要用于家庭、办公、宾馆、机场、码头等场所用配电系统，可与HPM系断路器、DZ47系列断路器及照明配电箱直接组合，可供非专业人员使用。
AC30模数化插座有多种产品类型：两插插座、三插插座、三插多功能插座、四插插座
AC30模数化插座符合IEC60884-1；GB2099等标准要求。

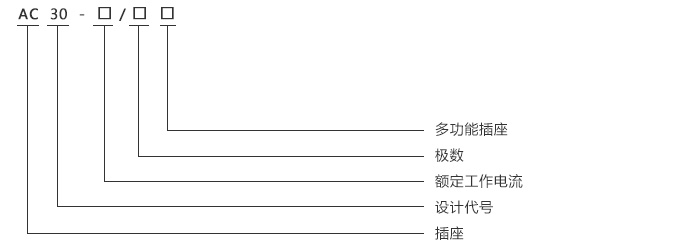

二、型号及其规格
三、安装方式
AC30模数化插座是户内安装的模数化终端组合是器的配套电器无件、亦可装于其它成套电器箱内，能对用电设备进行接插。适合于导轨安装，并能与其它模数化电器配合使用，具有良好的接触可靠性。
三、主要技术参数
| 型号 |
规格 |
额定电流（A） |
额定电压（V） |
导轨截面（mm²） |
| AC30 |
单相两插 |
10、16 |
230 |
≤10 |
| AC30 |
单相三插 |
10、16、25 |
230 |
≤16 |
| AC30 |
三相四插 |
16、25 |
415 |
≤16 |
| 型号 |
额定电压/电流 |
宽度 |
占回路数 |
| AC30两插 |
230V/10A |
18 |
1 |
| AC30三插 |
230V/10A |
36 |
2 |
| AC30三插 |
230V/16A |
36 |
2 |
| AC30三插 |
230V/25A |
54 |
3 |
| AC30四插 |
415V/16A |
54 |
3 |
| AC30四插 |
415V/25A |
72 |
4 |
四、外形和安装尺寸
| |
|
