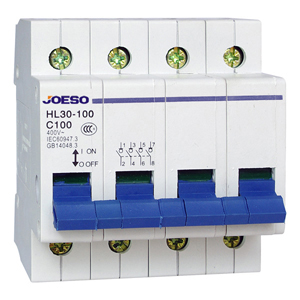

HL30 4P

一、适用范围

HL30-100系列隔离开关(HL30隔离开关)适用于交流50Hz或60Hz,额定工作电压230V或400V及以下的配电和控制回路中,电流至100A配电装置的上方与电源之间作无负载分合。主要作为终端电器的总开关、也可用于控制各类电动机、小功率电器、照明等场所。机械电气寿命为10000次,其中电气寿命6000次。
HL30隔离开关符合GB14048.3和IEC947-3等标准要求。

二、型号及其规格



三、使用环境以及工作条件

◆ 周围空气温度-5摄氏度~+40摄氏度,平均温度不超过+35摄氏度。
◆ 海拔高度不超过2000m。
◆ 大气相对温度+40度量不超过50%,最湿月为90%。
◆ 污染等级为II级。
◆ 使用类别AC-22A。
◆ 安装形式采用TH35-7.5型钢安装轨安装,其它装面与身垂直倾斜度不直过五度。

四、结构特点

HL30隔离开关触头系统采用双断点直动结构,大电流选用二组平行和触头联,既增加了电流容量,又充分利用电动力补偿。同时手柄操作机构弹簧储能实现快速通断。克服了人力操作速度慢的影响,大大提高了工作的可能性,触头开闭状态有醒目包标显示,可防止误操作,提高了安全性。

五、主要技术参数

额定电流(A) 32、63、100
极数(P) 1、2、3、4
额定工作电压(V) 单相230
三相400
额定短时耐受电流 12le,通电时间为1s
额定短路接通能力 20le,通电时间为0.1s
额定接通与分断能力 3le,1.05Ue,cosφ=0.65
操作性能 空载8500次,有载1500次,共10000次


六、安装与使用

■ HL30隔离开关安装前先检查开关是否与实际工作条件相符。
■ 安装时按图示位置卡入安装轨,手柄上推为接通,指示标牌为红色;手柄下拉为断开,指示标牌为绿色。
■ 电源进线从开关上方接入,下端接出线,铜导线应拧紧,不得松动脱出,或铜线裸露在接线端外。
■ 通电前,先人工操作几次开关,应灵活可靠,无阻滞现象。
■ HL30隔离开关在使用、贮存、运输等过程中,均不得受雨水侵袭。
■ HL30隔离开关在一定时间内能承载非正常电路条件下的(短路)电流,也可不频繁通断适当的过载,但不能用来分断故障电流。

七、外形和安装尺寸
