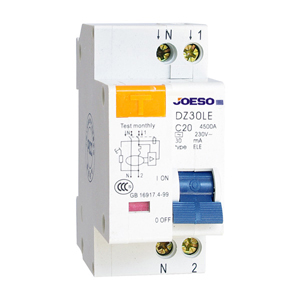

| DZ30LE-32 |
|
|
 |
一、适用范围
DZ30LE-32(DPN Vigi)(相线+中性线+漏电+过压)保护断路器适用于交流50Hz或60Hz，额定电压在230V，额定电流至32A的单相住宅线路中，作为漏电保护之用，也可以对民用电气线路的过载和短路进行保护，也可以在正常情况下不频繁地通断电器装置和照明线路，尤其适用于工业和商业照明配电系统，当需要时可以增加过电压保护功能，过压保护额定值Uvo=280V。该产品具有体积小，分断能力高；零、火线同时切断，并在火线接反的情况下，仍能对漏电进行保护。本产品符合GB16917.1等标准。电子式漏电过压保护断路内的滤波装置，能防止瞬时电压（照明，其他设备的线路干扰）和瞬时电流（如容性大的负载线路）引起的误动作脱扣。
DZ30LE漏电保护开关符合IEC61009-1（1991），GB16917.1（1997）等标准要求。
二、型号及其规格
三、结构特征
■ DZ30LE漏电断路器是DZ30断路器的派生产品，整体结构具有分断能力高、体积小、结构尺寸紧凑的特点，在四个模数（36mm）宽度内，具有两个极（P+N），相线、N极同时切断，且N极有先接通后断开的优点，在相线N线接反时，仍保持漏电保护功能。
■ 具有可见漏电动作指示器，绿色表示无漏电故障，红色表示漏电故障。采用导线接线方式，最大可接16mm²圆铜导线。
■ 配有带自复式按钮的试验装置，按下时内部线路产生一模拟剩余电流，式断路器分断。试验装置应定期试验，每月一次。
■ 采用TH35-7.5型标准钢安装导轨进行安装。
四、结构特点
◆ DZ30LE漏电断路器体积小、结构紧凑，价格比优于同类产品。
◆ DZ30LE漏电断路器壳体和部分功能件均采用高阻燃、耐高温、耐冲击塑料制成。
◆ DZ30LE漏电保护器直接带零线安装，避免零线接线错误潜在的触电危险。
◆ DZ30LE漏电保护器采用最新电路设计和高性能元件，在冲击电流和浪涌过电压时，具有较强的承受能力，和不引起误动作。
◆ DZ30LE漏电开关采用导轨安装，方便省事。
五、主要参数及技术性能
◆ 产品分类：
◇ 按额定电流分；6A、10A、16A、20A、25A、32A。
◇ 按极数为：带一个保护极的二极断路器（1P+N）。
◇ 瞬时脱扣器的型式为C型（5ln~10ln）
◇ 机械寿命：2000次。
◇ 电气寿命：3000次。
◇ 使用温度环境：负五摄氏度至正四十摄氏度。
◇ 额定工作电压：交流电 230V/400V
◇ 额定绝缘电压：500V
| 额定电压Ue（V） |
极数 |
壳架等级额定电流lnm（A） |
额定电流ln(A) |
额定漏电动作电流l△n（mA） |
额定漏电不动作电流l△no（mA） |
额定漏电分断时间（s） |
额定短路分断能力lcn（A） |
| 230 |
1P+N |
32 |
6、10、16、20、25、32 |
30 |
15 |
≤0.1 |
4500 |
| 试验电流 |
额定电压 |
规定时间 |
预期结果 |
起始状态 |
备注 |
| 1.13ln |
所有值 |
t≥1h |
不脱扣 |
冷态 |
电流在5s被稳定地上升至规定值 |
| 1.45ln |
所有值 |
t＜1h |
脱扣 |
热态 |
| 2.55ln |
所有值 |
1＜t＜60s |
脱扣 |
冷态 |
闭合辅助开关接通电源 |
| 5ln |
所有值 |
t≥0.1s |
不脱扣 |
冷态 |
闭合辅助开关接通电源 |
| 10ln |
所有值 |
t＜0.1s |
脱扣 |
冷态 |
闭合辅助开关接通电源 |
六、外形和安装尺寸
七、注
DZ30LE-32（DPN Vigi）（相线+中性线+漏电）保护断路器内的滤波装置，能防止瞬间电压（照明，其它线路干扰）和瞬间电流（如容性大的负载线路）引起的误动作脱扣。
| |
|
|
