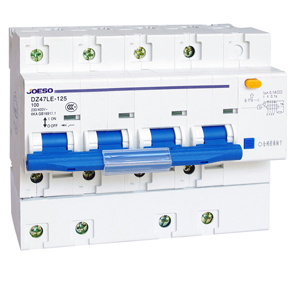

| DZ47LE-100/125 1P(NC) |
|
|
 |
一、适用范围
DZ47LE-125系列漏电断路器（125A漏电断路器）适用于交流50Hz或60Hz，额定电压400V、额定电流125A以下的照明配电系统或电动机配电系统的短路和过载保护，产品外形美观小巧、重量轻、性能优良可靠，分断能力高，脱扣迅速，导轨安装，壳体和部件采用高阻燃及耐冲击塑料，使用寿命长，也可以在正常情况下作为线路的不频繁转换之用，可加装过欠电压、分励脱扣器等附件，也适用于隔离开关及作为线路和欠电压保护和远距离断开之用。
DZ47LE-125漏电断路器在低压配电系统中已经越来越多地被采用作为接地故障和直接接触、间接接触电击的后备保护。该产品主要用于建筑照明和配电系统的保护，符合GB16917.1和IEC61009-1标准的要求。我司已通过国家CCC、CE认证。
二、型号及其规格
三、结构特征
DZ47LE-125漏电断路器是由漏电脱扣器附件和DZ47-125小型断路器拼装而成，漏电断路器系电流动作型电子式漏电断路器，主要由零序电流互感器、电子组件板、漏电脱扣器及带有过载和短路保护的断路器组成。
四、主要参数及技术性能
◆ 主要规格：
◇ 壳架等级电流为：63A，80A，100A，125A
◇ 技术分为：单极两线、两极两线、三极三线、三极四线。
◆ 主要技术参数：
◇ 机械电气寿命：
电气寿命：4000次，COSφ=0.85～0.9；
机械寿命：2000次；◇ 操作频率：In≤25A 240次/h；In＞25A 120次/h；
◆ 绝缘耐冲击电压性能
◇ 各极连接在一起与中性极之间能承受峰值为6000V的冲击电压；
◇ 各极与中性极连接在一起和金属支架之间能承受峰值为8000V
| 额定电压（V） |
壳架等级额定电流（A） |
极数 |
中性线 |
额定电流 |
额定测电动作电流 |
额定测电不动作电流 |
额定短路分断能力 |
过压保护整定值 |
测电动作时间 |
脱扣器类型 |
| 230 |
125A |
1 |
N |
63、80、100、125 |
30、50、100、200、300 |
15、25、50、100、150 |
10KA |
DZ47GQ-125
（280±5%） |
≤0.1 |
C、D |
| 230 |
2 |
/ |
| 400 |
3 |
/ |
| 230/400 |
3 |
N |
| 额定电流 |
起始状态 |
试验电流 |
规定时间 |
预期结果 |
| ≤63 |
冷态、热态 |
1.05ln |
t≥1h |
不脱扣 |
| ＞63 |
t≥2h |
| ≤63 |
冷态、热态 |
1.30ln |
t＜1h |
脱扣 |
| ＞63 |
t＜2h |
| 所有值 |
冷态 |
20ln |
t＜360s |
脱扣 |
| 所有值 |
冷态 |
5ln~10ln |
t≥1s |
不脱扣 |
| 所有值 |
冷态 |
10ln~20ln |
t＜1s |
脱扣 |
五、外形和安装尺寸
| |
|
|
